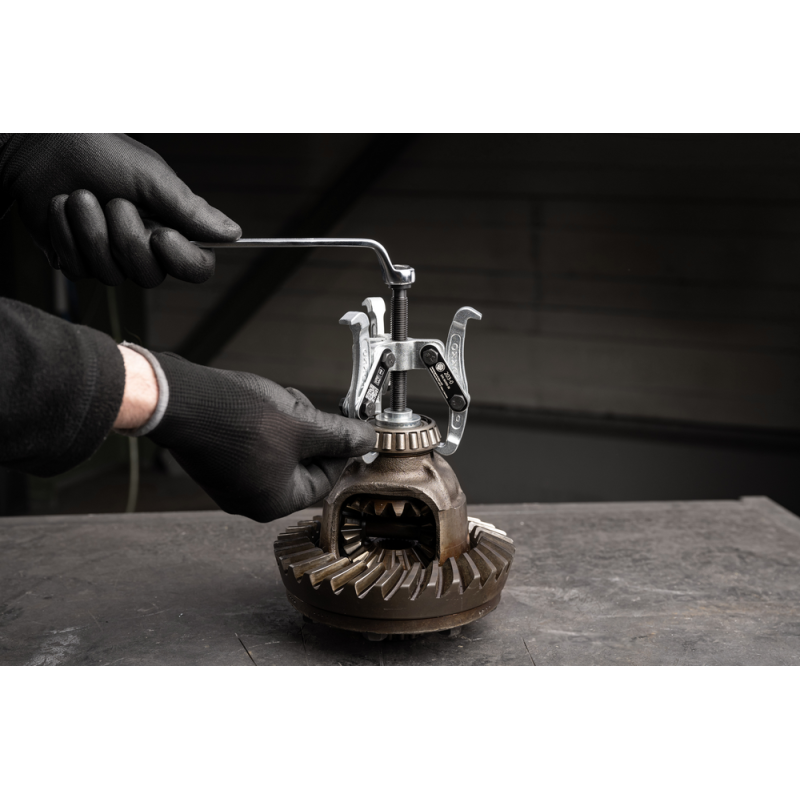

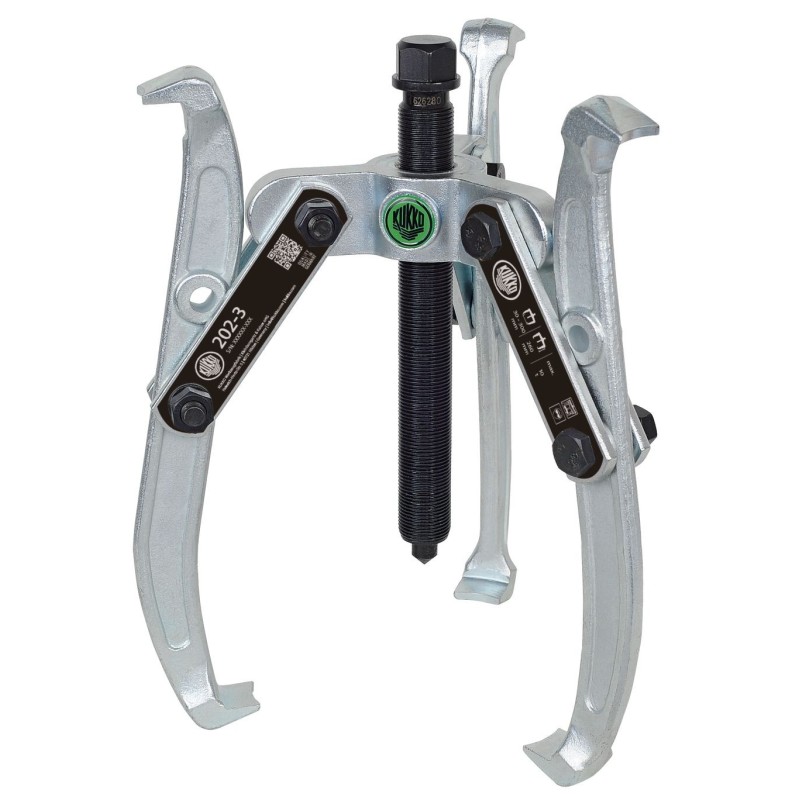

Trójramienny ściągacz z oscylującymi i odwracalnymi ramionami ściągacza jest używany do centralnego ściągania łożysk, kół zębatych i tarcz we wszystkich standardowych rozmiarach do rzemiosła, warsztatu i przemysłu. Dzięki niemu można rozłączyć każdą część zamontowaną na wale, która jest dostępna z zewnątrz. Oscylujące ramiona ściągacza z regulowaną głębokością mocowania są obustronnie użyteczne. W zależności od wykonania różni się kształtem pazurów. Trójramienność gwarantuje równomierne rozłożenie obciążenia, co zapewnia szczególnie bezpieczne mocowanie na ściąganym elemencie.

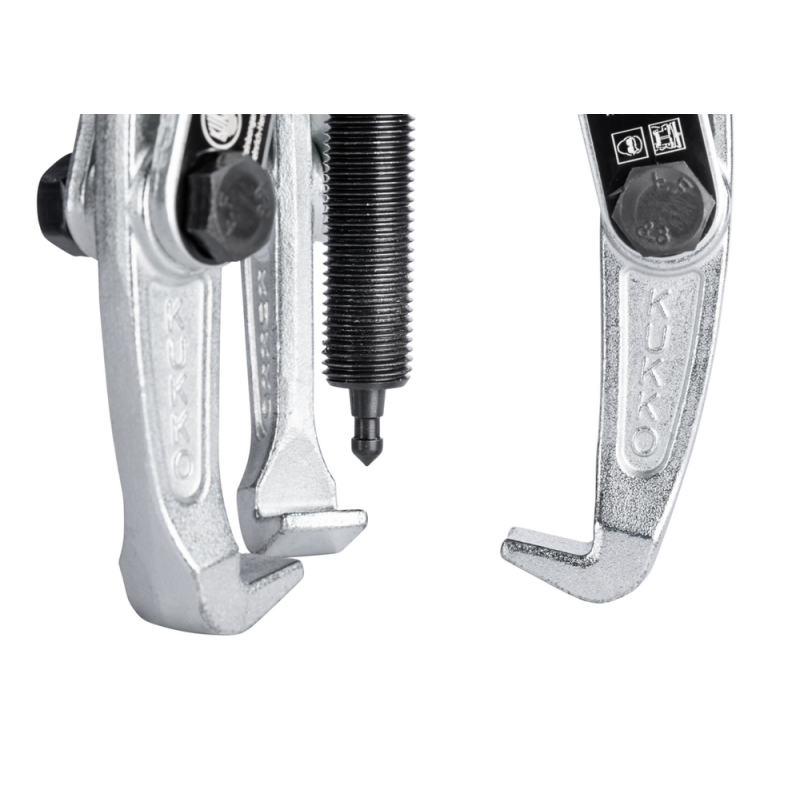

Regulowane i obracane o 180° ramiona ściągacza do indywidualnego dostosowania głębokości mocowania
Oscylujące ramię ściągacza oferują różnorodne możliwości ustawienia
| Możliwość szybkiej regulacji | Nie |
|---|---|
| Przeznaczenie | Ściąganie zewnętrzne |
| Szerokość mocowania poza ściąganiem (maks.) [mm] | 300 |
| Grubość korzenia haka na końcu (grubość pazura K) [mm] | 5 |
| Całkowita głębokość korzenia haka (całkowita głębokość pazura H) [mm] | 35 |
| Odwracalne haki ściągające | Nie |
| Liczba ramion | 3 |
| Szerokość podstawy haka (szerokość pazura J) [mm] | 26 |
| Głębokość podstawy haka użyteczna (głębokość pazura użyteczna O) [mm] | 20 |
| Szerokość mocowania wewnątrz wysuwu (min.) [mm] | 112 |
| Max. moment obrotowy [Nm] | 250 |
| Maks. siła rozciągająca [kN] | 100 |
| Max. siła pociągowa [t] | 10 |
| Seria | 202 |
| EAN13 | 4021176027338 |
|---|
