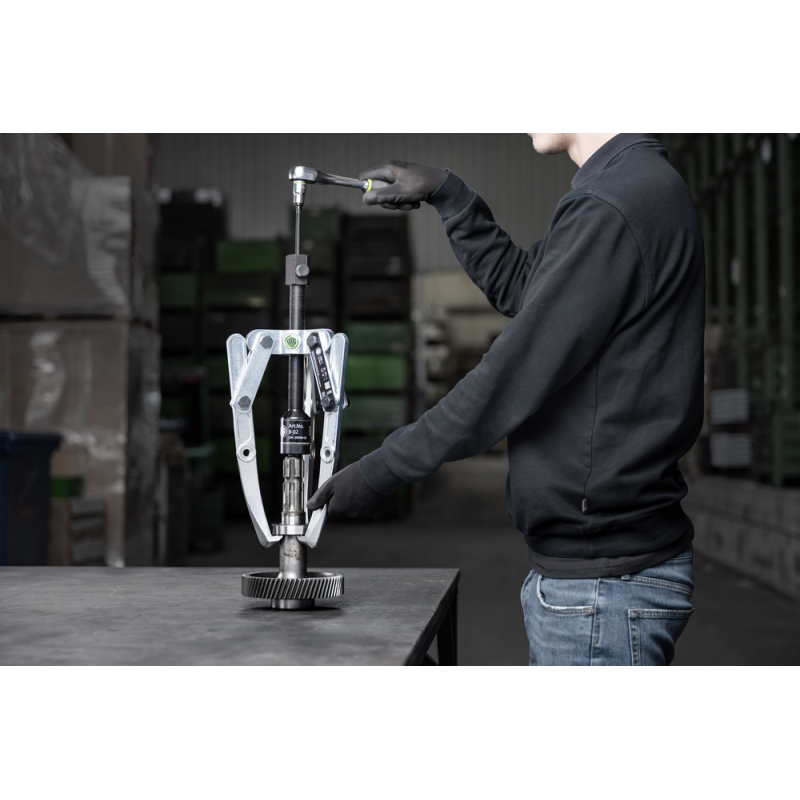

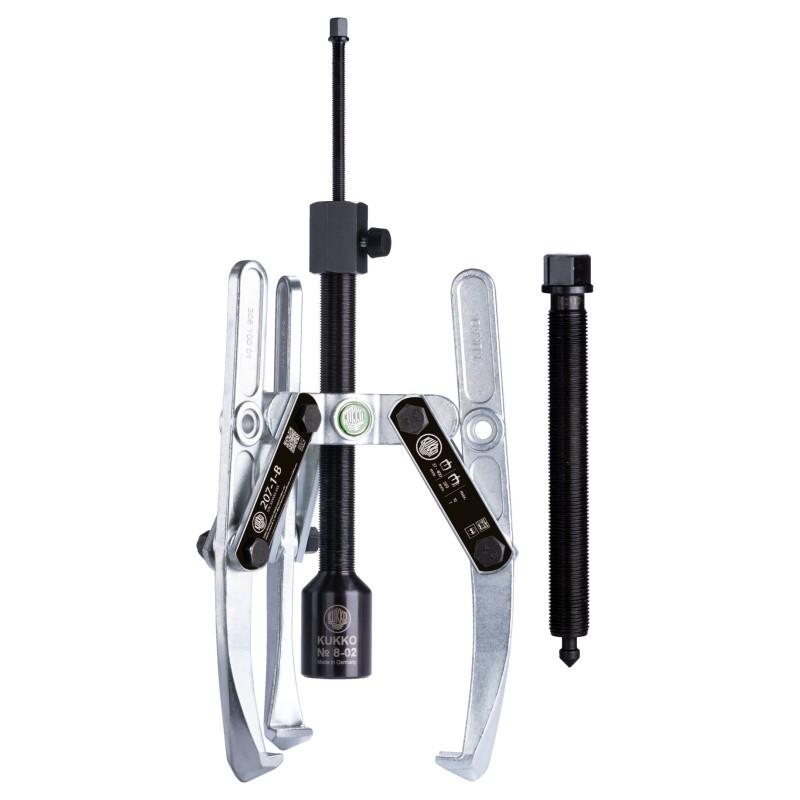

Ciężki, 2- lub 3-ramienny ściągacz z oscylującymi, regulowanymi na wysokość ramionami ściągacza, kombi-trawersą i wrzecionem napełnionym smarem jest używany do centralnego ściągania dużych, szczególnie mocno zamocowanych łożysk, kół zębatych i tarcz we wszystkich standardowych rozmiarach dla rzemiosła, przemysłu i warsztatów. Wrzeciono hydrauliczne napełnione smarem osiąga średnią siłę naciągu wynoszącą maksymalnie 12 t. W ten sposób można rozmontować każdy element zamocowany na wale, który jest z zewnątrz swobodnie dostępny. Do ściągania z siłą naciągu do 10 t i/lub przy ograniczonej przestrzeni można używać mechanicznego wrzeciona. Oscylujące ramiona ściągacza dostosowują się do każdej sytuacji montażowej i są uniwersalnie stosowane dzięki regulowanej głębokości mocowania. Dzięki kombi-trawersie ściągacz może być używany zarówno jako 2-ramienny, jak i 3-ramienny. W zależności od wykonania różni się kształtem szczęk. 3-ramiona gwarantują równomierne rozłożenie obciążenia, a tym samym szczególnie pewne mocowanie na ściąganym elemencie.
Regulowane ramiona ściągacza do indywidualnego dostosowania głębokości mocowania
Oscylujące ramię ściągacza oferują różnorodne możliwości ustawienia
| Możliwość szybkiej regulacji | Nie |
|---|---|
| Przeznaczenie | Ściąganie zewnętrzne |
| Szerokość mocowania poza ściąganiem (maks.) [mm] | 400 |
| Grubość korzenia haka na końcu (grubość pazura K) [mm] | 5 |
| Całkowita głębokość korzenia haka (całkowita głębokość pazura H) [mm] | 48 |
| Odwracalne haki ściągające | Tak |
| Liczba ramion | 3 |
| Szerokość podstawy haka (szerokość pazura J) [mm] | 30 |
| Głębokość podstawy haka użyteczna (głębokość pazura użyteczna O) [mm] | 18 |
| Max. moment obrotowy [Nm] | 20 |
| Maks. siła rozciągająca [kN] | 120 |
| Max. siła pociągowa [t] | 12 |
| Seria | 207-B |
| EAN13 | 4021176886157 |
|---|
