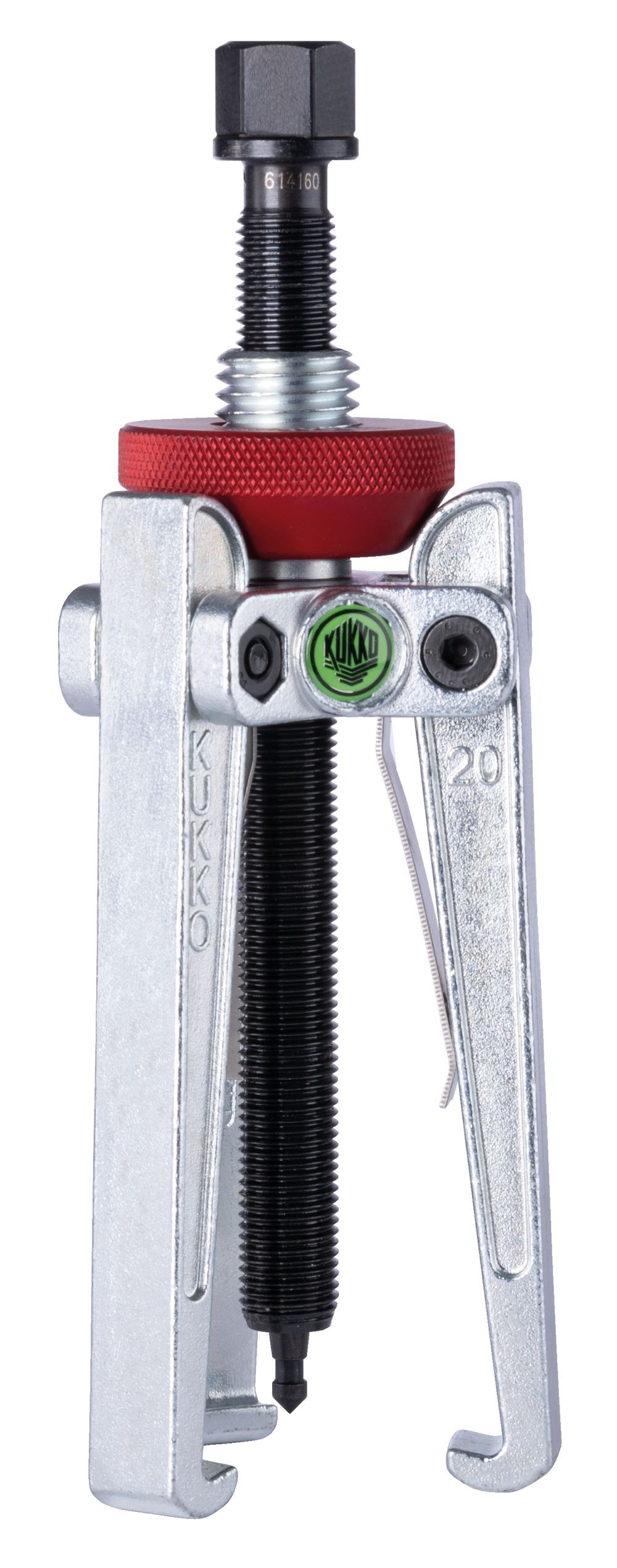

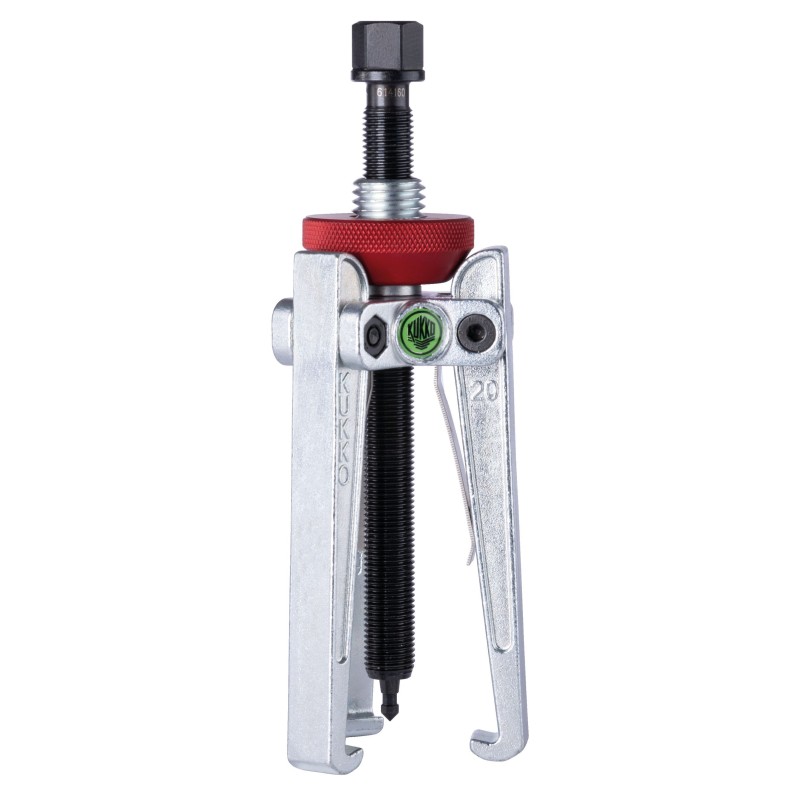

3-ramienny ściągacz z knurem stożkowym został opracowany we współpracy ze skandynawskim producentem łożysk kulkowych do właściwego demontażu łożysk tocznych. Zarówno proporcje ściągacza, jak i jednolicie proste ramiona ściągacza są specjalnie dostosowane do wymagań centralnego odciągania małych i średnich łożysk przy ograniczonych warunkach otoczenia. W ten sposób przeciwdziała się możliwemu uszkodzeniu łożyska i jego gniazda podczas demontażu. Sprężyny gwarantują synchroniczne otwieranie i zamykanie ramion ściągacza, co ułatwia obsługę oraz jeszcze bardziej efektywną pracę. Połączenie naciągniętego pierścienia zaciskowego i elementu sprężynowego zapobiega ześlizgnięciu się ściągacza i tym samym zapewnia wyjątkowo mocne trzymanie w każdej chwili. Jednocześnie utrwalenie ramion za pomocą knura stożkowego przyspiesza i ułatwia pracę przy powtarzających się procesach odciągania o tej samej szerokości mocowania. 3 ramię zapewnia równomierne rozłożenie obciążenia, a tym samym wyjątkowo pewne trzymanie części, którą należy ściągnąć.
Automatyczne samocentrowanie ramienia przez dokręcenie pierścienia zaciskowego
Pierścień zaciskowy i amortyzacja zapewniają siłowe zamocowanie ściągacza bez zeskakiwania lub odchylania ramienia.
| Możliwość szybkiej regulacji | Nie |
|---|---|
| Przeznaczenie | Ściąganie zewnętrzne |
| Szerokość przęsła ściąganie zewnętrzne (min.) [mm] | 1 |
| Szerokość mocowania poza ściąganiem (maks.) [mm] | 125 |
| Grubość korzenia haka na końcu (grubość pazura K) [mm] | 3 |
| Całkowita głębokość korzenia haka (całkowita głębokość pazura H) [mm] | 15 |
| Odwracalne haki ściągające | Tak |
| Liczba ramion | 3 |
| Szerokość podstawy haka (szerokość pazura J) [mm] | 15 |
| Głębokość podstawy haka użyteczna (głębokość pazura użyteczna O) [mm] | 8 |
| Max. moment obrotowy [Nm] | 45 |
| Maks. siła rozciągająca [kN] | 30 |
| Max. siła pociągowa [t] | 3 |
| Seria | 113 |
| EAN13 | 4021176422423 |
|---|
