3-ramienny ściągacz z samocentrującymi się ramionami ściągacza jest używany do ściągania łożysk, kół zębatych i tarcz. Pozwala na usunięcie każdej części zamocowanej na wale, która jest swobodnie dostępna z zewnątrz. Specjalnie ukształtowane ramiona ściągacza połączone są sprężyną. Zapewnia to samoistne zaciskanie ramion ściągacza i zapobiega możliwemu zsunięciu się podczas procesu ściągania. Dzięki szybkozamkowi ramiona mogą w mgnieniu oka być przystawione do części, która ma być ściągnięta. 3-ramienność gwarantuje równomierne rozłożenie obciążenia i tym samym szczególnie bezpieczne trzymanie na ściąganej części.
Sprężyna zapewnia samonapinanie ramienia ściągacza
Bolce gwintowane gwarantują szybkie wymiany ramienia ściągacza.
| Możliwość szybkiej regulacji | Nie |
|---|---|
| Przeznaczenie | Ściąganie zewnętrzne |
| Szerokość przęsła ściąganie zewnętrzne (min.) [mm] | 58 |
| Szerokość mocowania poza ściąganiem (maks.) [mm] | 90 |

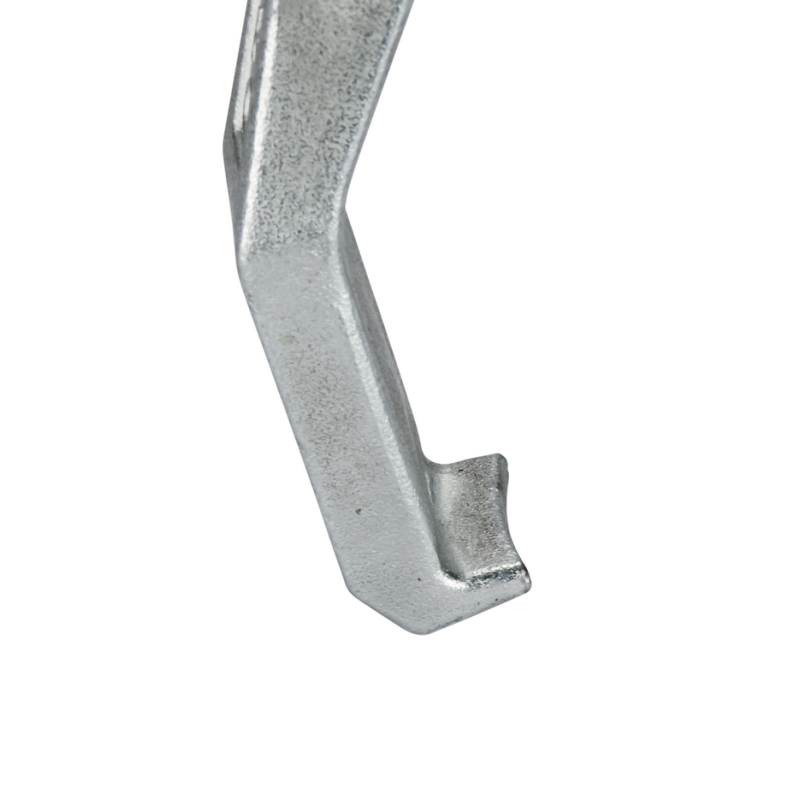

| Grubość korzenia haka na końcu (grubość pazura K) [mm] | 2,5 |
| Całkowita głębokość korzenia haka (całkowita głębokość pazura H) [mm] | 14 |
| Odwracalne haki ściągające | Nie |
| Liczba ramion | 3 |
| Szerokość podstawy haka (szerokość pazura J) [mm] | 16 |
| Głębokość podstawy haka użyteczna (głębokość pazura użyteczna O) [mm] | 6 |
| Maks. siła rozciągająca [kN] | 60 |
| Max. siła pociągowa [t] | 6 |
| Seria | 225-0 |
| EAN13 | 4021176123412 |
|---|
