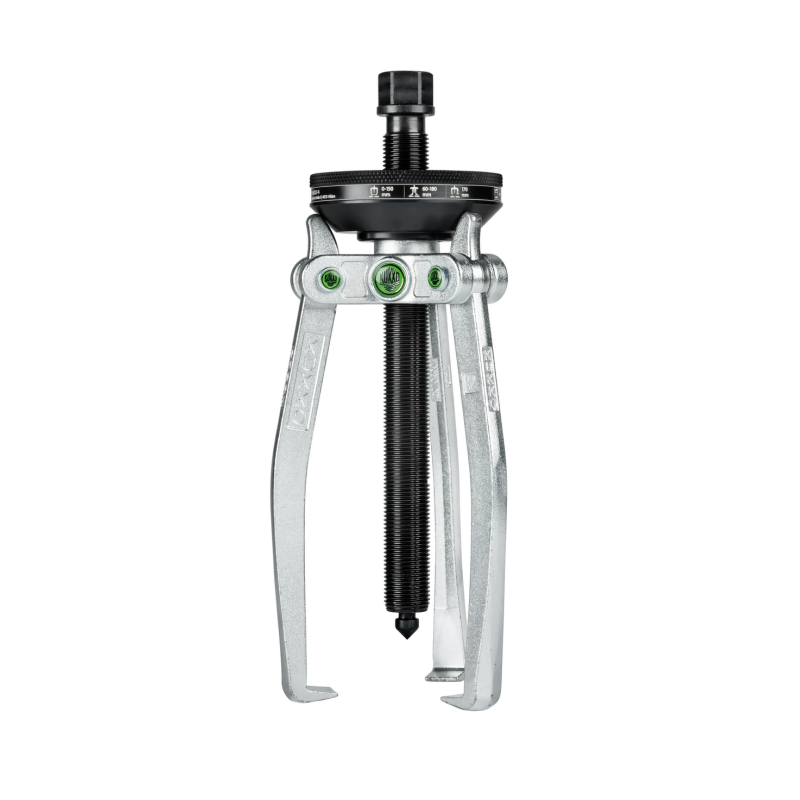

3-ramienne ściągacze z samocentrującym się stożkiem zaciskowym służą do osiowego zdejmowania łożysk, kół zębatych i tarcz we wszystkich popularnych rozmiarach dla rzemiosła, warsztatu i przemysłu. Za ich pomocą można zdemontować każdy element osadzony na wale, który jest dostępny z zewnątrz. W momencie dokręcania stożka zaciskowego, ramiona ściągacza są automatycznie centrowane. Dzięki operacji stożka zaciskowego można ustawić żądaną rozpiętość zacisku. Ponadto, ramiona ściągacza można wstępnie naprężyć za pomocą stożka, aby uniknąć ewentualnego zsunięcia się. Może być używany zarówno jako ściągacz zewnętrzny, jak i wewnętrzny (w połączeniu z młotkiem ślizgowym lub przeciwwspornikiem) poprzez proste odwrócenie ramion ściągacza i stożka zaciskowego. 3-ramieniowa konstrukcja gwarantuje równomierne rozłożenie obciążenia, zapewniając szczególnie pewne trzymanie demontowanego elementu.
Samocentrowanie ramion przez dokręcenie stożka zaciskowego
Stożek zaciskowy reguluje ustawienie pożądanej głębokości mocowania
| Przeznaczenie | Ściąganie zewnętrzne |
|---|---|
| Szerokość mocowania poza ściąganiem (maks.) [mm] | 150 |
| Grubość korzenia haka na końcu (grubość pazura K) [mm] | 2 |
| Całkowita głębokość korzenia haka (całkowita głębokość pazura H) [mm] | 24 |
| Liczba ramion | 3 |
| Szerokość podstawy haka (szerokość pazura J) [mm] | 16 |
| Głębokość podstawy haka użyteczna (głębokość pazura użyteczna O) [mm] | 14 |
| Szerokość mocowania wewnątrz wysuwu (min.) [mm] | 60 |
| Szerokość mocowania wewnątrz wysuwu (max.) [mm] | 180 |
| Max. moment obrotowy [Nm] | 130 |
| Maks. siła rozciągająca [kN] | 65 |
| Max. siła pociągowa [t] | 6,5 |
| Seria | 221 |
| EAN13 | 4021176080173 |
|---|
