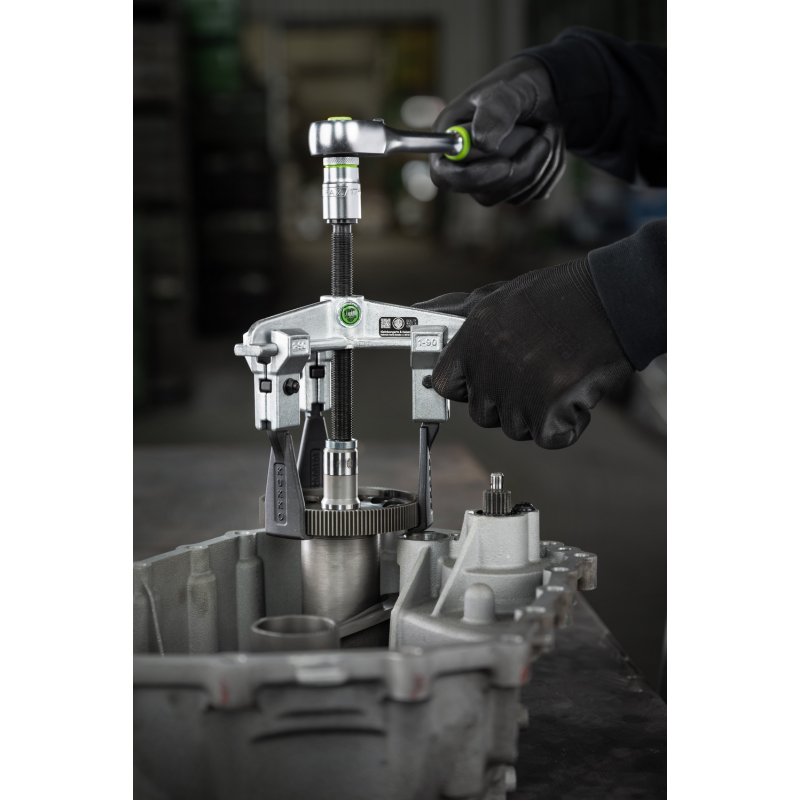

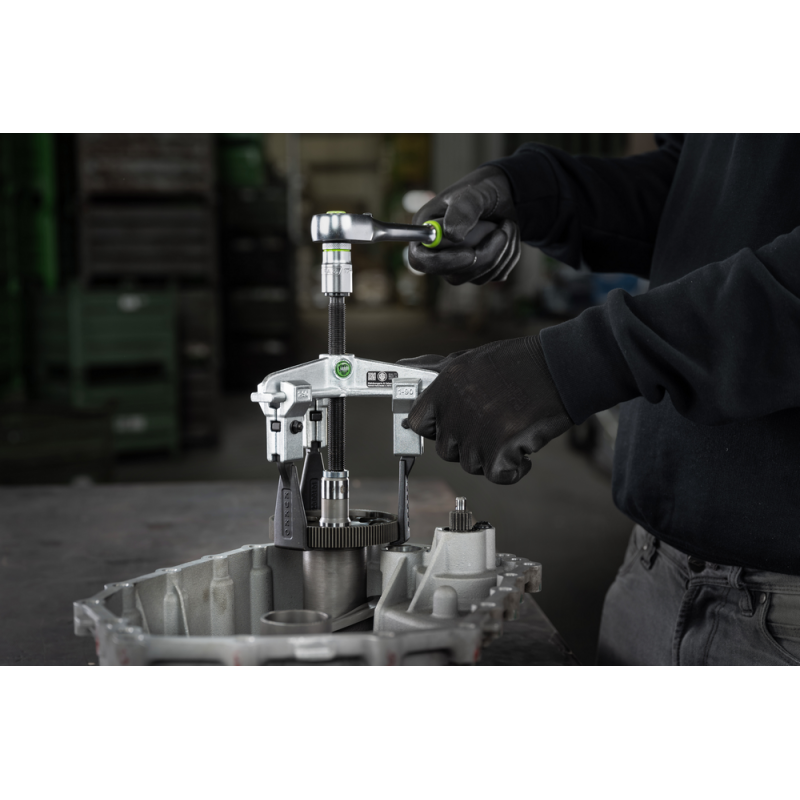

3-ramienny uniwersalny ściągacz z ekstremalnie wąskimi hakami ściągacza i trapezową powierzchnią podporową na pazurze jest używany do bezpiecznego ściągania kół zębatych, łożysk, zębatki, synchronizatorów oraz podobnych elementów. Dzięki niemu można odłączyć każdy element zamocowany na wale, który jest łatwo dostępny z zewnątrz. Specjalna konstrukcja haków ściągacza zapewnia dotarcie nawet do bardzo wąskich i trudno dostępnych przestrzeni. 3-ramienność gwarantuje równomierne rozłożenie obciążenia i tym samym szczególnie bezpieczne trzymanie ściąganego elementu.
Ekstremalnie smukła konstrukcja hak ściągacza chwyta optymalnie w wąskich i trudno dostępnych miejscach
3-ramienność zapewnia równomierne rozłożenie siły i umożliwia większą siłę wyciągania.
| Możliwość szybkiej regulacji | Nie |
|---|---|
| Przeznaczenie | Ściąganie zewnętrzne |
| Szerokość przęsła ściąganie zewnętrzne (min.) [mm] | 13 |
| Szerokość mocowania poza ściąganiem (maks.) [mm] | 130 |
| Grubość korzenia haka na końcu (grubość pazura K) [mm] | 3 |
| Całkowita głębokość korzenia haka (całkowita głębokość pazura H) [mm] | 14 |
| Odwracalne haki ściągające | Nie |
| Liczba ramion | 3 |
| Szerokość podstawy haka (szerokość pazura J) [mm] | 24 |
| Głębokość podstawy haka użyteczna (głębokość pazura użyteczna O) [mm] | 7 |
| Szerokość mocowania wewnątrz wysuwu (min.) [mm] | 70 |
| Szerokość mocowania wewnątrz wysuwu (max.) [mm] | 180 |
| Max. moment obrotowy [Nm] | 40 |
| Maks. siła rozciągająca [kN] | 30 |
| Max. siła pociągowa [t] | 3 |
| Seria | 30-S-T |
| EAN13 | 4021176321696 |
|---|
