Kalibracja systemów ADAS za pomocą Jaltest Soft – kiedy i jak to zrobić?
Nowoczesne pojazdy ciężarowe i autobusy są coraz częściej wyposażone w zaawansowane systemy wspomagania kierowcy (ADAS – Advanced Driver Assistance Systems): asystenta pasa ruchu, automatyczne hamowanie awaryjne, radary czy kamery rozpoznające otoczenie.
Kalibracja ADAS to precyzyjne ustawienie kamer i radarów tych systemów, konieczne po każdej naprawie wpływającej na ich położenie — bez niej systemy mogą działać błędnie lub nie zadziałać w sytuacji krytycznej.
Obowiązek montażu tych systemów wynika z unijnego rozporządzenia (GSR): od 6 lipca 2022 objął nowo homologowane typy pojazdów, a od 7 lipca 2024 — wszystkie nowo rejestrowane pojazdy. W praktyce oznacza to coraz więcej maszyn w eksploatacji, które wymagają kalibracji ADAS. Dzięki oprogramowaniu Jaltest cały proces da się przeprowadzić w warunkach warsztatowych.
Kiedy należy kalibrować ADAS?
Kalibracja jest konieczna zawsze, gdy zmieni się położenie kamery lub radaru albo gdy wymieniono któryś z elementów systemu. Najczęstsze sytuacje to:
- wymiana szyby przedniej (kamera za lusterkiem),
- naprawa lub wymiana zderzaka (gdzie znajduje się radar),
- naprawa zawieszenia lub zmiana geometrii,
- kolizja drogowa,
- wymiana sterownika lub czujnika (radaru, kamery),
- prace blacharsko-lakiernicze wpływające na położenie kamery lub radaru (demontaż/montaż).
Pominięcie kalibracji po takich pracach oznacza ryzyko fałszywych ostrzeżeń albo braku reakcji systemu wtedy, gdy jest najbardziej potrzebny.
Co jest potrzebne do kalibracji?
- interfejs diagnostyczny Jaltest z obsługą ADAS (TRUCK / AUTOBUSY / DOSTAWCZE),
- laptop z aktualnym oprogramowaniem Jaltest Soft,
- zestaw do kalibracji ADAS (tablice kalibracyjne, statywy, poziomice – opcjonalnie),
- płaska, pozioma powierzchnia robocza (hala, stanowisko warsztatowe).
Jak przeprowadzić kalibrację ADAS w Jaltest? Krok po kroku
- Podłącz Jaltest do pojazdu. Połącz interfejs z pojazdem (gniazdo OBD lub diagnostyczne producenta) i uruchom oprogramowanie Jaltest na laptopie.
- Wybierz pojazd i przejdź do systemu ADAS. Wskaż markę, model i silnik pojazdu, a następnie w zakładce „Systemy” przejdź do sterownika odpowiedzialnego za ADAS (np. radar ACC, EABS, LDWS, RDF, FLC, DIS 2, FLS/FLR).
- Odczytaj błędy i sprawdź parametry. Przed kalibracją upewnij się, że:
- nie ma aktywnych błędów pochodzących z innych układów (kalibrację zaczynaj bez zaległych usterek),
- pojazd spełnia warunki środowiskowe (poziom, brak przeszkód),
- temperatura, napięcie i stabilność instalacji są w normie.
- Uruchom procedurę kalibracji. Wybierz funkcję specjalną „Kalibracja ADAS” (statyczna lub dynamiczna). Jaltest przeprowadzi Cię krok po kroku, wskazując, gdzie ustawić tablicę kalibracyjną, w jakiej odległości i pod jakim kątem.
- Kalibracja statyczna – najczęściej dla kamer (np. LDW); wymaga użycia specjalnej planszy (targetu).
- Kalibracja dynamiczna – dla radarów lub kamer, które uczą się podczas jazdy testowej (zwykle 10–20 minut jazdy zgodnie z instrukcją).
- Kalibracja kombinowana – niektóre pojazdy (np. Volvo) wymagają zarówno statycznej, jak i dynamicznej.
- Zapisz dane i sprawdź efekt. Po zakończonej kalibracji zapisz raport diagnostyczny w Jaltest (możesz go wydrukować lub dołączyć do dokumentacji serwisowej), sprawdź, czy błędy dotyczące ADAS zniknęły, i wykonaj krótką jazdę próbną w celu potwierdzenia poprawnego działania systemów.
Typowe problemy przy kalibracji
- nieprawidłowa pozycja tablicy – skutkuje błędną kalibracją,
- nierówna powierzchnia – przekłamuje ustawienia kamery,
- aktywne błędy w innych układach – np. ABS, zawieszenie,
- niewłaściwe napięcie akumulatora podczas procedury.
Co zmieniają nowe przepisy UE?
Systemy ADAS mają wkrótce na stałe trafić do okresowych badań technicznych i kontroli drogowych w całej UE — to oznacza, że ich sprawność będzie weryfikowana przez cały okres użytkowania pojazdu, a nie tylko przy homologacji. Co to konkretnie zmienia dla warsztatów i flot, opisujemy w osobnym wpisie: nowe przepisy UE a badania ADAS.
Podsumowanie
Systemy ADAS wymagają precyzyjnej kalibracji, by mogły działać skutecznie i bezpiecznie. Dzięki Jaltest przeprowadzisz ją w warunkach warsztatowych — bez konieczności wizyty w autoryzowanym serwisie. To inwestycja w jakość usług, ale przede wszystkim w bezpieczeństwo użytkowników pojazdu, bo źle skalibrowany system ADAS to ryzyko fałszywych ostrzeżeń lub braku reakcji w sytuacjach krytycznych.
Chcesz wyposażyć warsztat w kalibrację ADAS? Sprawdź rozwiązania Jaltest ADAS lub skontaktuj się z nami po dobór zestawu do swojego taboru.
Najczęściej zadawane pytania
ADAS (Advanced Driver Assistance Systems) to zaawansowane systemy wspomagające kierowcę, takie jak: asystent pasa ruchu, radar hamowania awaryjnego, kamera rozpoznająca znaki, czujniki martwego pola. Ich skuteczność zależy od precyzyjnej kalibracji — szczególnie po naprawach, kolizjach, wymianie szyb, radarów lub zawieszenia.
Kalibracja jest konieczna m.in. po:
- wymianie przedniej szyby (kamera montowana za lusterkiem),
- naprawie lub wymianie zderzaka (gdzie montowany jest radar),
- naprawach zawieszenia lub geometrii,
- kolizjach drogowych,
- wymianie sterownika lub czujnika (kamera, radar),
- pracach blacharsko-lakierniczych wpływających na pozycję kamery lub sensora.
Do przeprowadzenia kalibracji potrzebujesz:
- interfejsu Jaltest z aktywną licencją (CV, LCV),
- aktualnego oprogramowania Jaltest Soft,
- zestawu do kalibracji ADAS (plansze kalibracyjne, statyw, poziomica),
- płaskiej, poziomej powierzchni warsztatowej (hala lub stanowisko).
Jaltest obsługuje:
- kalibrację statyczną – dla systemów opartych na kamerach (np. LDW), z użyciem tablicy kalibracyjnej,
- kalibrację dynamiczną – dla radarów i niektórych kamer, przeprowadzaną podczas jazdy testowej,
- kombinowaną – w niektórych pojazdach (np. Volvo) wymagana jest zarówno statyczna, jak i dynamiczna kalibracja.
Tak. Po zakończonej procedurze oprogramowanie Jaltest umożliwia zapis raportu diagnostycznego z kalibracji ADAS, który można wydrukować lub dołączyć do dokumentacji serwisowej pojazdu.
Typowe problemy to:
- niewłaściwe ustawienie tablicy kalibracyjnej (niewłaściwa odległość, kąt, pozycja),
- brak poziomu i równej powierzchni w miejscu kalibracji,
- aktywne błędy w innych układach pojazdu (np. ABS, zawieszenie),
- niestabilne napięcie zasilania (słaby akumulator).
Tak. Krótka jazda próbna pozwala potwierdzić prawidłowe działanie skalibrowanych systemów oraz sprawdzić, czy nie pojawiają się ponownie błędy w sterownikach.
Może Ci się spodobać
Komputer serwisowy jaltest do kalibracji i testowania systemów ADAS, to idealne urządzenie do diagnostyki pojazdu.
Jaltest to wiodące na świecie oprogramowanie diagnostyczne, oferujące szeroką gamę obsługiwanych systemów elektronicznych zainstalowanych w pojeździe.
Zestaw do kalibracji radaru to zaawansowane narzędzie, które umożliwia precyzyjne ustawienie i kalibrację systemów radarowych w pojazdach ciężarowych oraz autobusach. Dzięki temu zestawowi, serwisy i warsztaty mogą skutecznie diagnozować i naprawiać systemy asystujące kierowcy, co przekłada się na poprawę bezpieczeństwa i wydajności jazdy.
Rama nośna dla tarcz kalibracyjnych to innowacyjne rozwiązanie, które zapewnia stabilność i wsparcie podczas kalibracji systemów w pojazdach. Dzięki solidnej konstrukcji, rama ta jest idealna do użytku w warsztatach zajmujących się diagnostyką i serwisowaniem pojazdów. Umożliwia łatwe i efektywne umiejscowienie tarcz kalibracyjnych, co znacząco poprawia precyzję pomiarów.
Tarcza kalibracyjna ADAS dla pojazdów Isuzu Euro 6 Typ 2 to nowoczesne i zaawansowane narzędzie, które umożliwia precyzyjną kalibrację systemów asystujących kierowcy. Dzięki tej tarczy, warsztaty mogą skutecznie diagnozować i kalibrować systemy radarowe oraz kamery, co jest kluczowe dla zapewnienia bezpieczeństwa na drodze.
Powiązane wpisy

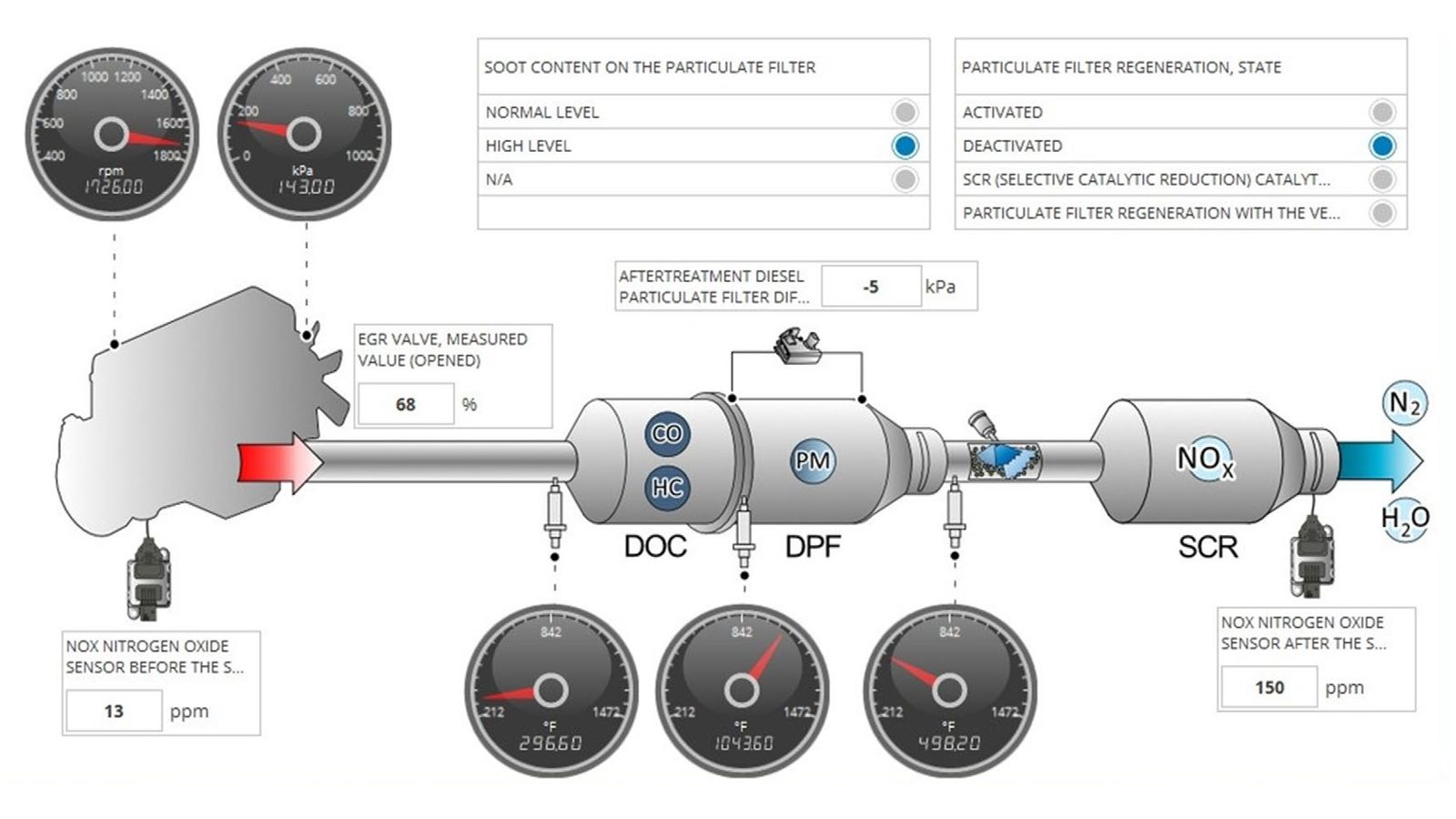

Jak przeprowadzić regenerację filtra DPF za pomocą Jaltest? Poradnik krok po kroku
