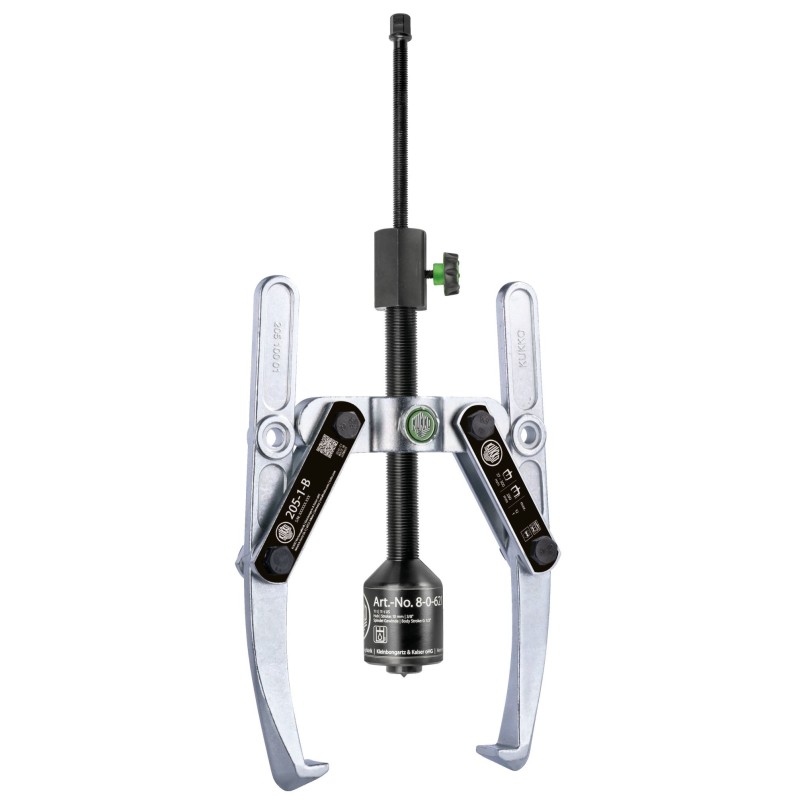

Ciężki, 2-ramienny ściągacz z oscylującymi, regulowanymi na wysokość ramionami ściągacza i wrzecionem fetthydraulicznym jest stosowany do wyciągania dużych, szczególnie ciasno osadzonych łożysk, kół zębatych i tarcz w wszystkich popularnych rozmiarach w rzemiośle, warsztatach i przemyśle. Wrzeciono fetthydrauliczne osiąga siłę naciągu 12 t. Dzięki temu można wyciągnąć każdy element zamontowany na wale i dostępny z zewnątrz. Do operacji wyciągania wymagających siły naciągu do 12 t i/lub w ciasnych przestrzeniach można użyć mechanicznego wrzeciona. Oscylujące ramiona ściągacza dopasowują się do każdej sytuacji montażowej i są uniwersalne dzięki regulowanej głębokości mocowania. W zależności od wykonania różni się kształt ramion.
Regulowane ramię ściągacza do indywidualnego dostosowania głębokości mocowania
Oscylujące ramię ściągacza oferują różnorodne możliwości ustawienia
| Możliwość szybkiej regulacji | Nie |
|---|---|
| Przeznaczenie | Ściąganie zewnętrzne |
| Szerokość mocowania poza ściąganiem (maks.) [mm] | 400 |
| Grubość korzenia haka na końcu (grubość pazura K) [mm] | 5 |
| Całkowita głębokość korzenia haka (całkowita głębokość pazura H) [mm] | 46 |
| Odwracalne haki ściągające | Nie |
| Liczba ramion | 2 |
| Szerokość podstawy haka (szerokość pazura J) [mm] | 30 |
| Głębokość podstawy haka użyteczna (głębokość pazura użyteczna O) [mm] | 23 |
| Max. moment obrotowy [Nm] | 20 |
| Maks. siła rozciągająca [kN] | 120 |
| Max. siła pociągowa [t] | 12 |
| Seria | 205-B |
| EAN13 | 4021176886096 |
|---|
