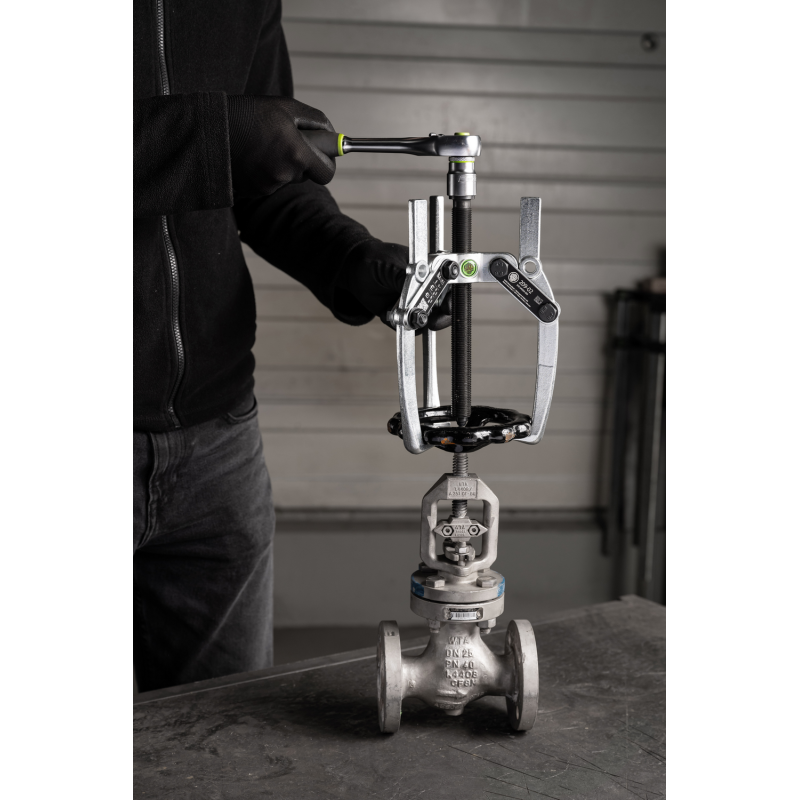

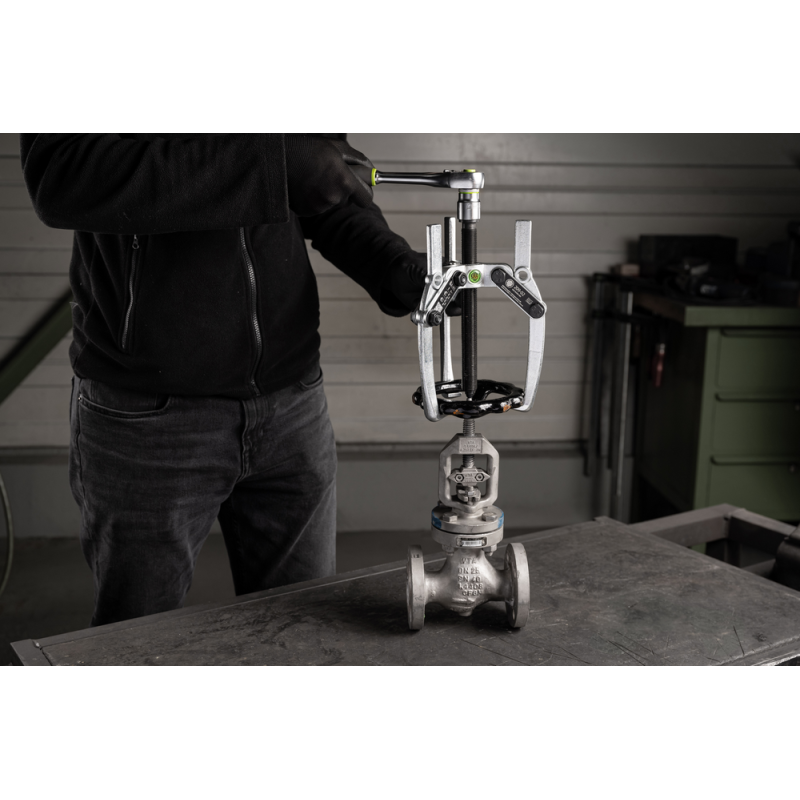

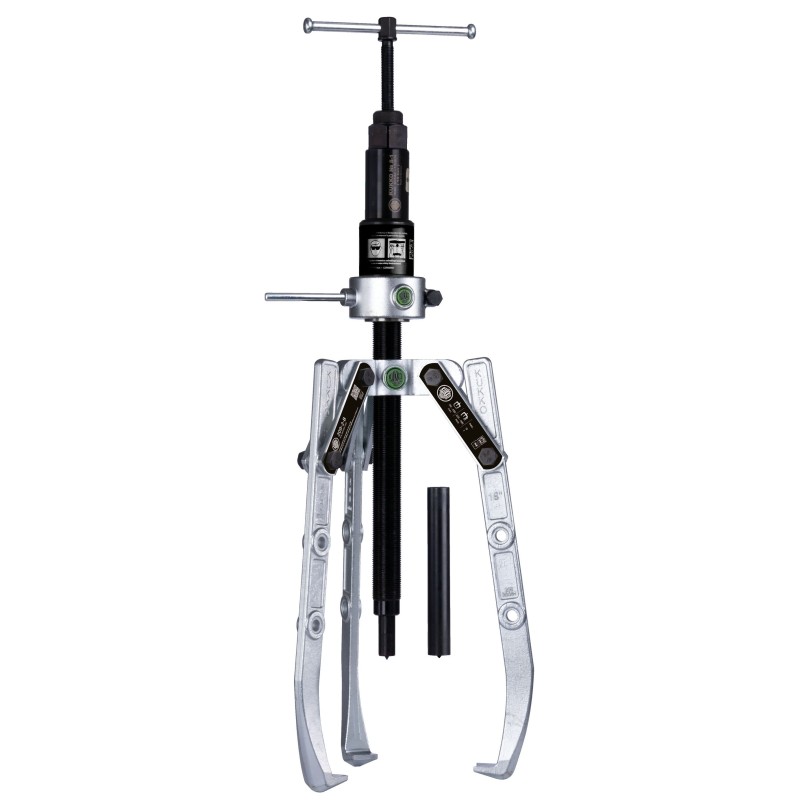

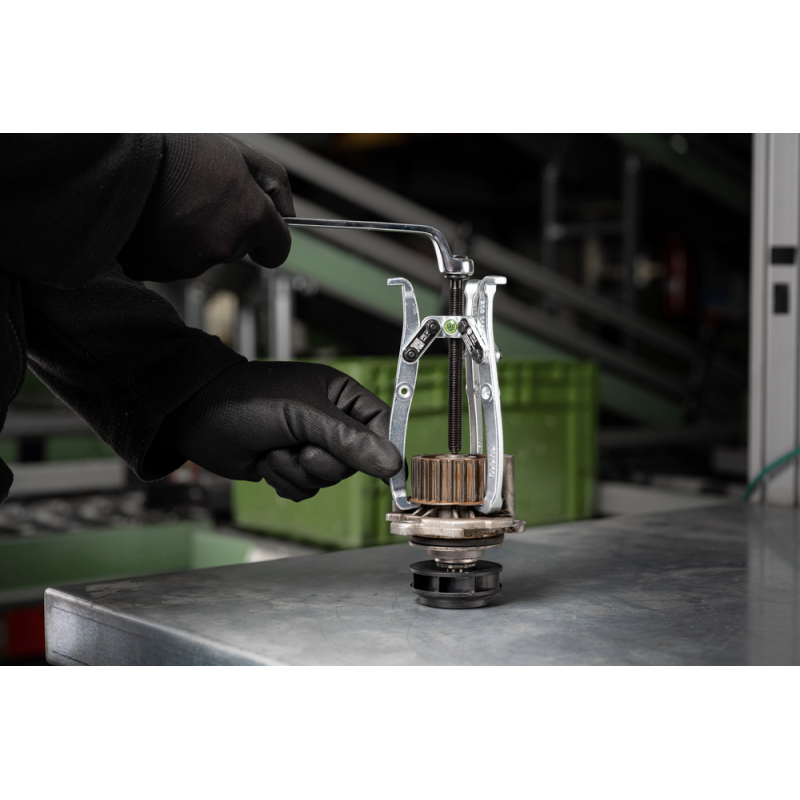

Trójramienny ściągacz do sworzni z oscylującymi ramionami ściągacza, regulowaną głębokością mocowania i wrzecionem fetthydraulik jest używany do odciągania osiowego szczególnie mocno osadzonych łożysk, kół zębatych i tarcz we wszystkich popularnych rozmiarach dla rzemiosła, warsztatów i przemysłu. Hydrauliczne wrzeciono naciskowe osiąga średnią siłę naciągu 15 t. Umożliwia to odciągnięcie każdego elementu siedzącego na wałku i dostępnego z zewnątrz. Oscylujące ramiona ściągacza dopasowują się do każdej sytuacji montażowej i dzięki regulowanej głębokości mocowania są uniwersalnie zastosowane. Trójramienność gwarantuje równomierne rozłożenie obciążenia, a tym samym szczególnie pewne trzymanie się odciąganego elementu.
Regulowane ramiona ściągacza do indywidualnego dopasowania głębokości mocowania dzięki wielokrotnym otworom w ramionach ściągacza
Oscylujące ramię ściągacza oferują różnorodne możliwości ustawienia
| Możliwość szybkiej regulacji | Nie |
|---|---|
| Przeznaczenie | Ściąganie zewnętrzne |
| Szerokość przęsła ściąganie zewnętrzne (min.) [mm] | 64 |
| Szerokość mocowania poza ściąganiem (maks.) [mm] | 450 |
| Grubość korzenia haka na końcu (grubość pazura K) [mm] | 5 |
| Całkowita głębokość korzenia haka (całkowita głębokość pazura H) [mm] | 46 |
| Odwracalne haki ściągające | Tak |
| Liczba ramion | 3 |
| Szerokość podstawy haka (szerokość pazura J) [mm] | 30 |
| Głębokość podstawy haka użyteczna (głębokość pazura użyteczna O) [mm] | 23 |
| Max. moment obrotowy [Nm] | 45 |
| Maks. siła rozciągająca [kN] | 150 |
| Max. siła pociągowa [t] | 15 |
| Seria | 209 |
| EAN13 | 4021176432996 |
|---|
