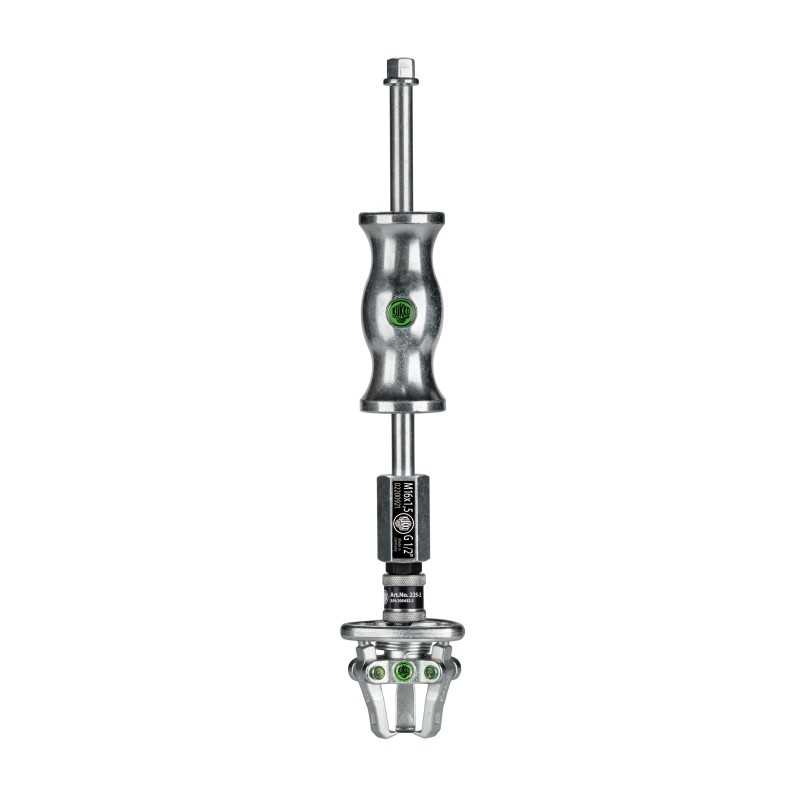

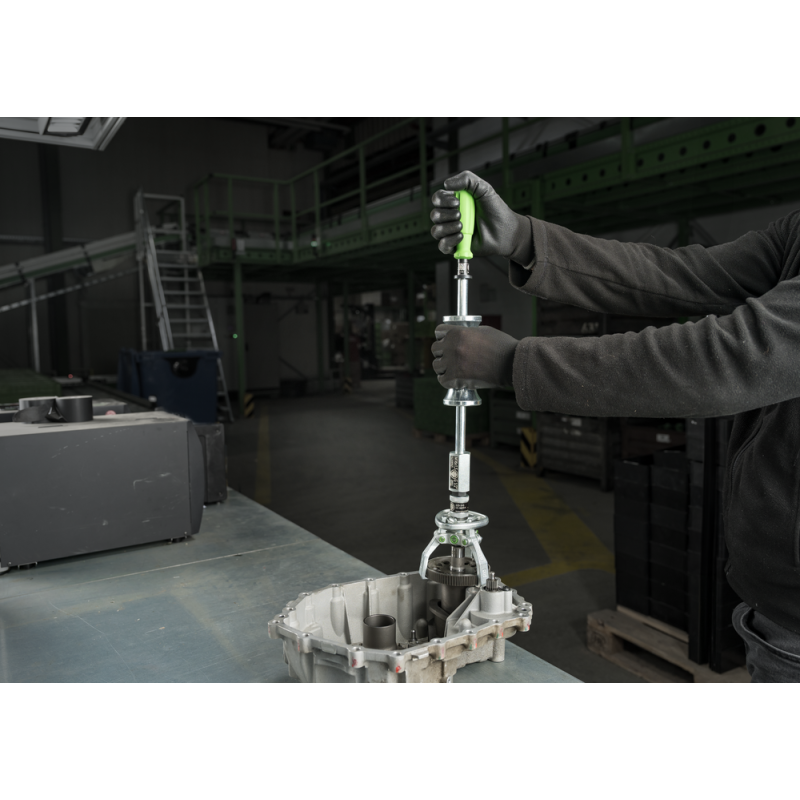

3-ramienny ściągacz z samocentrującymi się ramionami ściągacza i młotkiem ślizgowym jest używany do zdejmowania łożysk, kół zębatych i tarcz. Młotek ślizgowy zapewnia oszczędność miejsca i jednocześnie delikatne usuwanie materiału. Dzięki temu można zdjąć każdą część, która jest osadzona na wale i jest z zewnątrz łatwo dostępna. Specjalnie ukształtowane ramiona ściągacza są połączone sprężyną. Powoduje to samonapinanie ramion ściągacza i zapobiega możliwości ześlizgnięcia się podczas operacji ściągania. Dzięki szybkozłączu ramiona mogą być natychmiast ustawione na ściąganej części. 3-ramienność zapewnia równomierne rozłożenie obciążenia, a tym samym szczególnie bezpieczne trzymanie na ściąganej części.
Sprężyna zapewnia samonapinanie ramienia ściągacza
Bolce osadcze gwarantują szybką wymianę ramienia ściągacza
| Możliwość szybkiej regulacji | Nie |
|---|---|
| Przeznaczenie | Ściąganie zewnętrzne |
| Szerokość przęsła ściąganie zewnętrzne (min.) [mm] | 18,4 |
| Szerokość mocowania poza ściąganiem (maks.) [mm] | 50 |
| Grubość korzenia haka na końcu (grubość pazura K) [mm] | 2,3 |
| Całkowita głębokość korzenia haka (całkowita głębokość pazura H) [mm] | 14 |
| Odwracalne haki ściągające | Nie |
| Liczba ramion | 3 |
| Szerokość podstawy haka (szerokość pazura J) [mm] | 14 |
| Głębokość podstawy haka użyteczna (głębokość pazura użyteczna O) [mm] | 5,8 |
| Maks. siła rozciągająca [kN] | 60 |
| Max. siła pociągowa [t] | 6 |
| Seria | 225-G |
| EAN13 | 4021176080043 |
|---|
