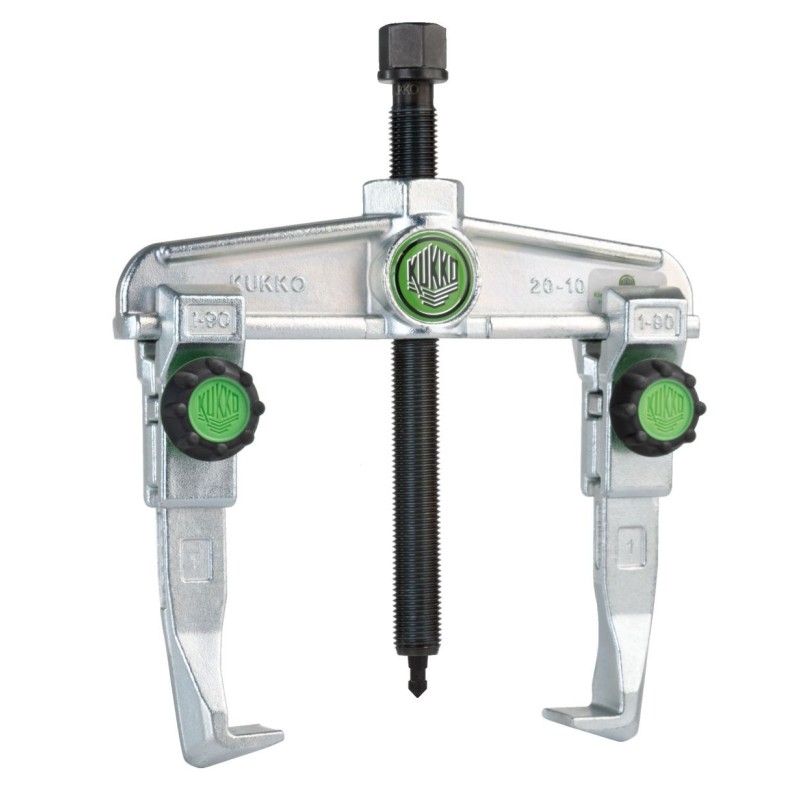

Opierając się na pomysłowości i duchu pionierskim Alfreda Kleinbongartza, uniwersalne ściągacze z przesuwnymi, zawsze równoległymi ramionami ściągacza z serii 20x otrzymują funkcjonalne ulepszenie. Koncentruje się na komforcie obsługi i łatwości użytkowania. Konkretne ulepszenia obejmują: aby zwiększyć elastyczność podczas ściągania, program ściągacza został rozszerzony o dwa rozmiary (20-0x i 20-00x). W rezultacie w zakresie zewnętrznego ściągania uzyskuje się zakres mocowania od 0 do 350 mm oraz maksymalną siłę naciągu od 2,5 do 10,5 t. Powyżej belki poprzecznej znajduje się skala służąca jako pomoc w orientacji do równomiernego przesuwania ramion ściągacza, umożliwiająca bezpieczne ustawianie haków. Poniżej belki poprzecznej, oprócz numeru artykułu belki poprzecznej do ponownych zamówień, znajduje się kolejny sześciocyfrowy numer. Pierwsze trzy cyfry wskazują, który wrzeciono jest kompatybilne z belką poprzeczną. Oprócz mechanicznych wrzecion o innej długości gwintu - w zależności od rozmiaru ściągacza - mogą zostać zastosowane w ramach modernizacji hydraulicznej także wrzeciona układu hydraulicznego na bazie smaru, dla łatwego i kontrolowanego ściągania szczególnie mocno przylegających części. Kolejną zaletą są dwa oczka hakowe po bokach belki poprzecznej do mocowania zabezpieczenia przed poślizgiem (seria 660), które dodatkowo zabezpiecza ściągacz oraz zapewnia bezpieczne mocowanie podczas pracy lub przechowywania. 2-ramienne uniwersalne ściągacze z szybką regulacją i solidnymi standardowymi ramionami są wykorzystywane do szczególnie bezpiecznego ściągania łożysk, kół zębatych i tarcz we wszystkich dostępnych rozmiarach dla przemysłu, warsztatów i rzemiosła. Dzięki temu można rozwiązać każdy element, który znajduje się na wale i jest łatwo dostępny od zewnątrz. Miękkie pokrętła radełkowane gwarantują najwyższy komfort obsługi nawet przy mokrych lub oleistych dłoniach. Proste odwrócenie ramion ściągacza pozwala na użycie ściągaczy również jako ściągaczy wewnętrznych.
Proste, ręczne odblokowanie haka ściągacza za pomocą ręcznego pokrętła z radełkowaniem (Quick Adjust Technology)
Optymalna forma szybkiej regulacji gwarantuje szczególnie dobrą haptykę (nawet przy mokrych lub oleistych rękach)
| Możliwość szybkiej regulacji | Tak |
|---|---|
| Przeznaczenie | Ściąganie zewnętrzne |
| Szerokość mocowania poza ściąganiem (maks.) [mm] | 250 |
| Grubość korzenia haka na końcu (grubość pazura K) [mm] | 4 |
| Całkowita głębokość korzenia haka (całkowita głębokość pazura H) [mm] | 67 |
| Odwracalne haki ściągające | Tak |
| Liczba ramion | 2 |
| Szerokość podstawy haka (szerokość pazura J) [mm] | 35 |
| Głębokość podstawy haka użyteczna (głębokość pazura użyteczna O) [mm] | 32,5 |
| Szerokość mocowania wewnątrz wysuwu (min.) [mm] | 180 |
| Szerokość mocowania wewnątrz wysuwu (max.) [mm] | 340 |
| Max. moment obrotowy [Nm] | 300 |
| Maks. siła rozciągająca [kN] | 105 |
| Max. siła pociągowa [t] | 10,5 |
| Seria | 20x |
| EAN13 | 4021176041525 |
|---|
