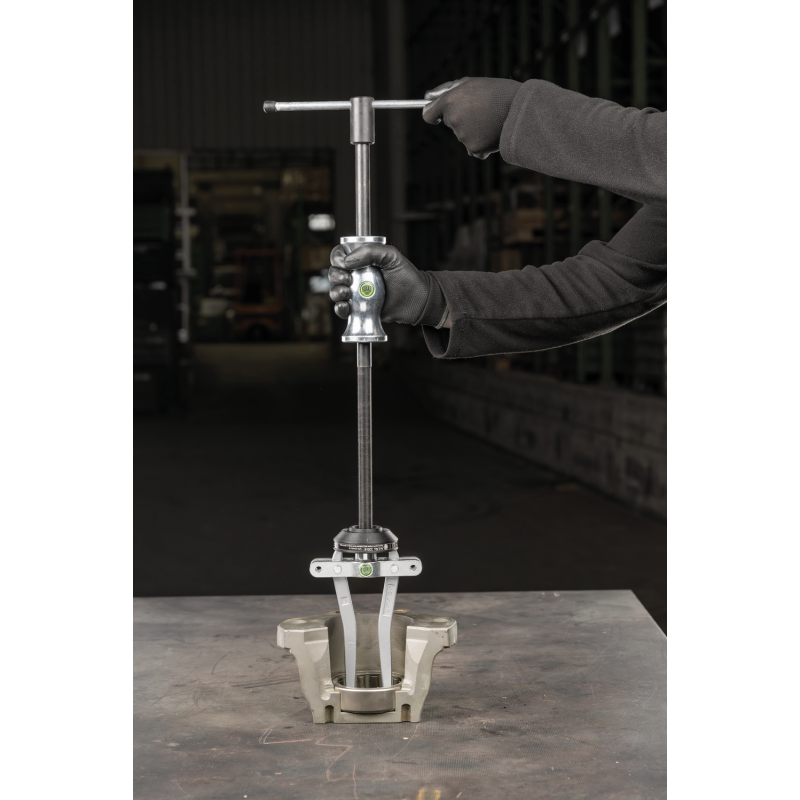

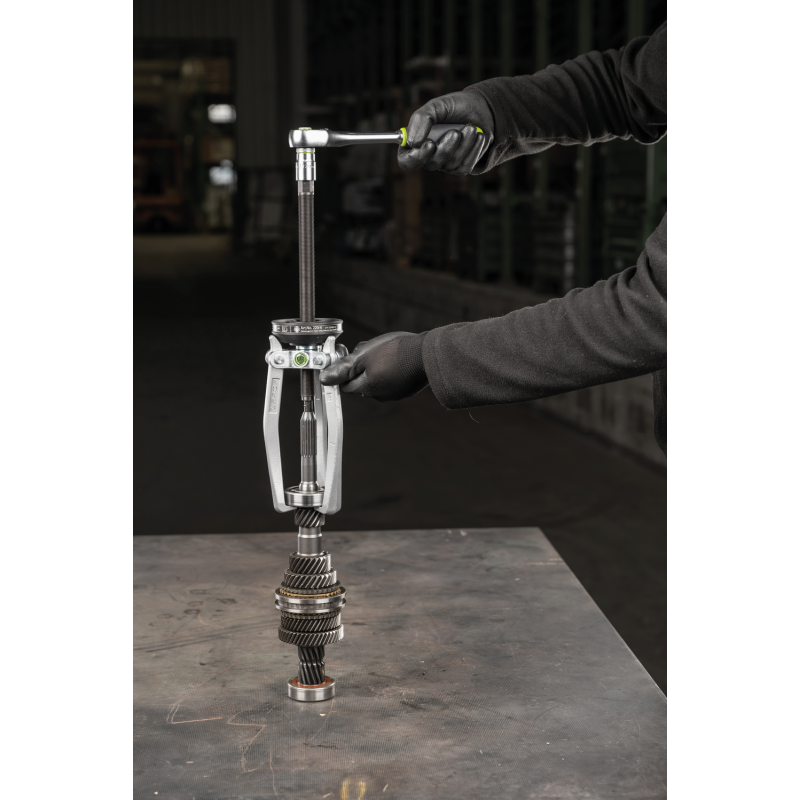

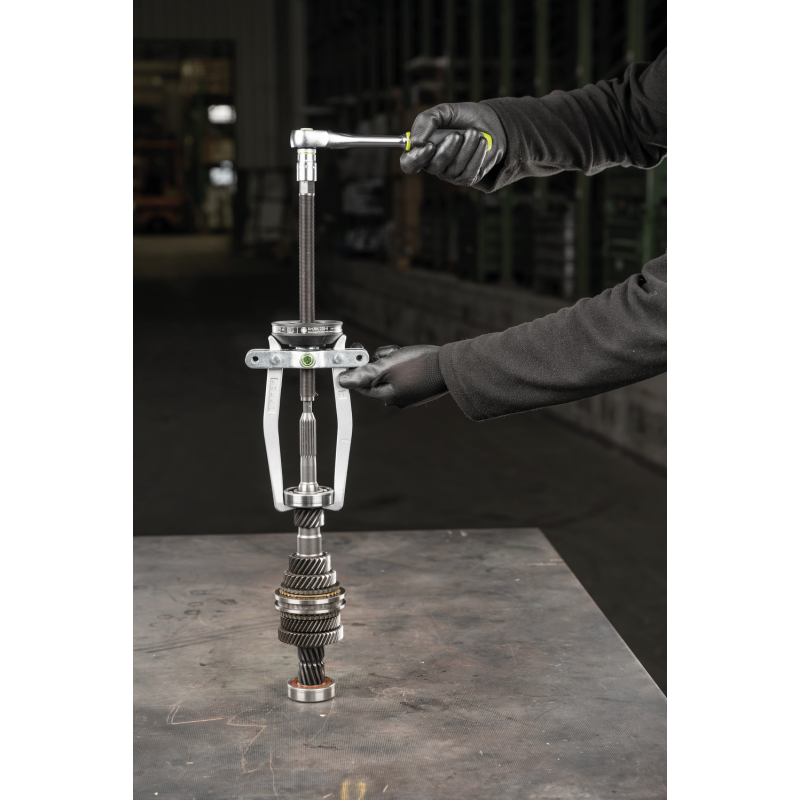

2-ramienne ściągacze z koncentrycznym samoczynnym mocowaniem są stosowane do osiowego demontażu łożysk, kół zębatych i tarcz we wszystkich popularnych rozmiarach, zarówno w rzemiośle, warsztatach, jak i w przemyśle. Dzięki nim można zdemontować każdą część zamontowaną na wale i dostępną z zewnątrz. Po dokręceniu stożkowego mocowania, ramiona ściągacza są automatycznie centrowane. Operowanie stożkowym mocowaniem umożliwia ustawienie pożądanej szerokości mocowania. Ponadto, ramiona ściągacza można wstępnie napiąć za pomocą stożka, aby zapobiec możliwemu zeskoczeniu. Można stosować zarówno jako ściągacz zewnętrzny, jak i wewnętrzny (w połączeniu z młotkiem ślizgowym lub przeciwwspornikiem) poprzez proste odwrócenie ramion ściągacza i stożkowego mocowania.
Samocentrowanie ramion przez dokręcenie stożka zaciskowego
Stożek zaciskowy reguluje ustawienie pożądanej głębokości mocowania
| Przeznaczenie | Ściąganie zewnętrzne |
|---|---|
| Szerokość mocowania poza ściąganiem (maks.) [mm] | 120 |
| Grubość korzenia haka na końcu (grubość pazura K) [mm] | 2 |
| Całkowita głębokość korzenia haka (całkowita głębokość pazura H) [mm] | 24 |
| Liczba ramion | 2 |
| Szerokość podstawy haka (szerokość pazura J) [mm] | 16 |
| Głębokość podstawy haka użyteczna (głębokość pazura użyteczna O) [mm] | 14 |
| Szerokość mocowania wewnątrz wysuwu (min.) [mm] | 60 |
| Szerokość mocowania wewnątrz wysuwu (max.) [mm] | 150 |
| Max. moment obrotowy [Nm] | 120 |
| Maks. siła rozciągająca [kN] | 50 |
| Max. siła pociągowa [t] | 5 |
| Seria | 220 |
| EAN13 | 4021176080128 |
|---|
