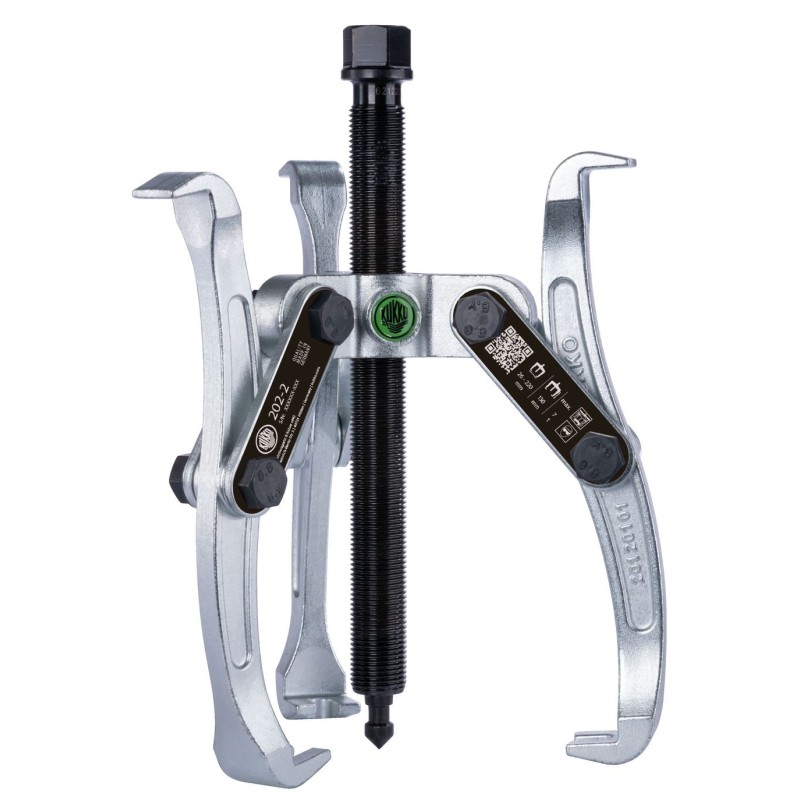

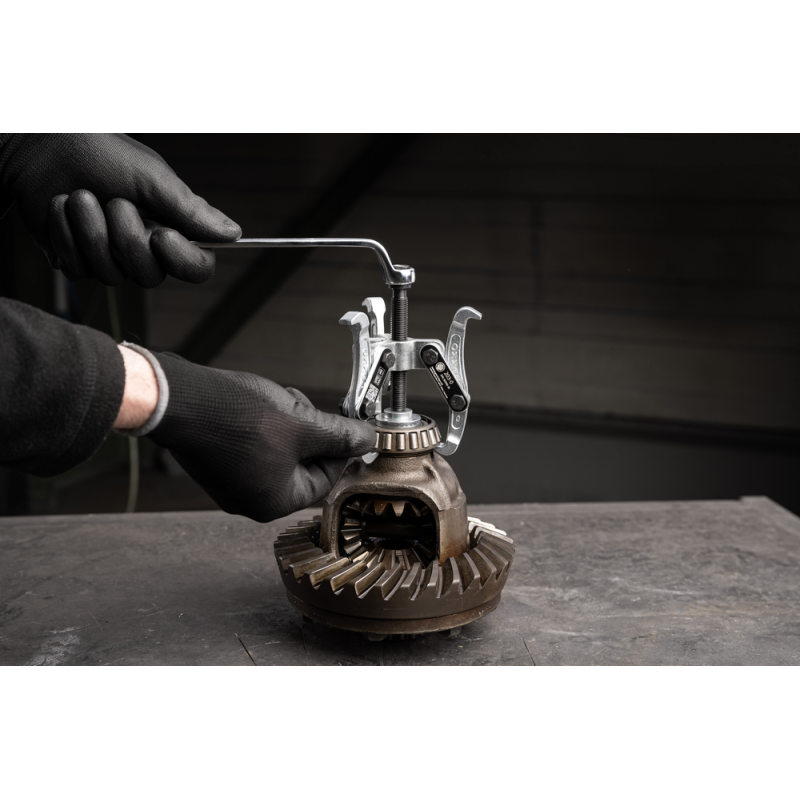

Trójramienny ściągacz z oscylującymi i odwracalnymi ramionami ściągacza jest używany do centralnego ściągania łożysk, kół zębatych i tarcz we wszystkich standardowych rozmiarach do rzemiosła, warsztatu i przemysłu. Dzięki niemu można rozłączyć każdą część zamontowaną na wale, która jest dostępna z zewnątrz. Oscylujące ramiona ściągacza z regulowaną głębokością mocowania są obustronnie użyteczne. W zależności od wykonania różni się kształtem pazurów. Trójramienność gwarantuje równomierne rozłożenie obciążenia, co zapewnia szczególnie bezpieczne mocowanie na ściąganym elemencie.

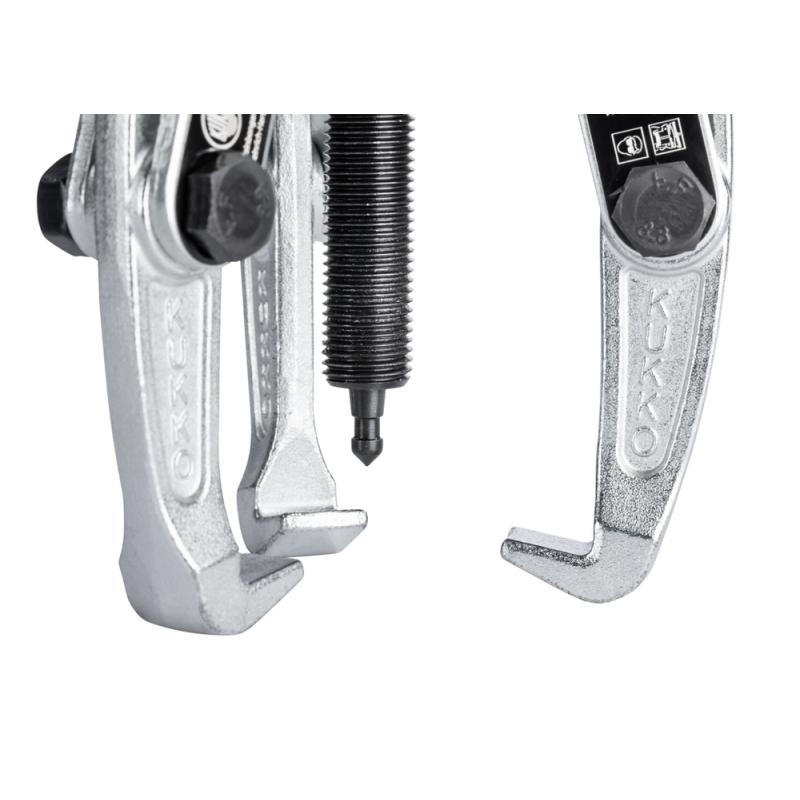

Regulowane i obracane o 180° ramiona ściągacza do indywidualnego dostosowania głębokości mocowania
Oscylujące ramię ściągacza oferują różnorodne możliwości ustawienia
| Możliwość szybkiej regulacji | Nie |
|---|---|
| Przeznaczenie | Ściąganie zewnętrzne |
| Szerokość mocowania poza ściąganiem (maks.) [mm] | 220 |
| Grubość korzenia haka na końcu (grubość pazura K) [mm] | 3 |
| Całkowita głębokość korzenia haka (całkowita głębokość pazura H) [mm] | 33 |
| Odwracalne haki ściągające | Tak |
| Liczba ramion | 3 |
| Szerokość podstawy haka (szerokość pazura J) [mm] | 26 |
| Głębokość podstawy haka użyteczna (głębokość pazura użyteczna O) [mm] | 18 |
| Szerokość mocowania wewnątrz wysuwu (min.) [mm] | 80 |
| Max. moment obrotowy [Nm] | 150 |
| Maks. siła rozciągająca [kN] | 70 |
| Max. siła pociągowa [t] | 7 |
| Seria | 202 |
| EAN13 | 4021176027253 |
|---|
