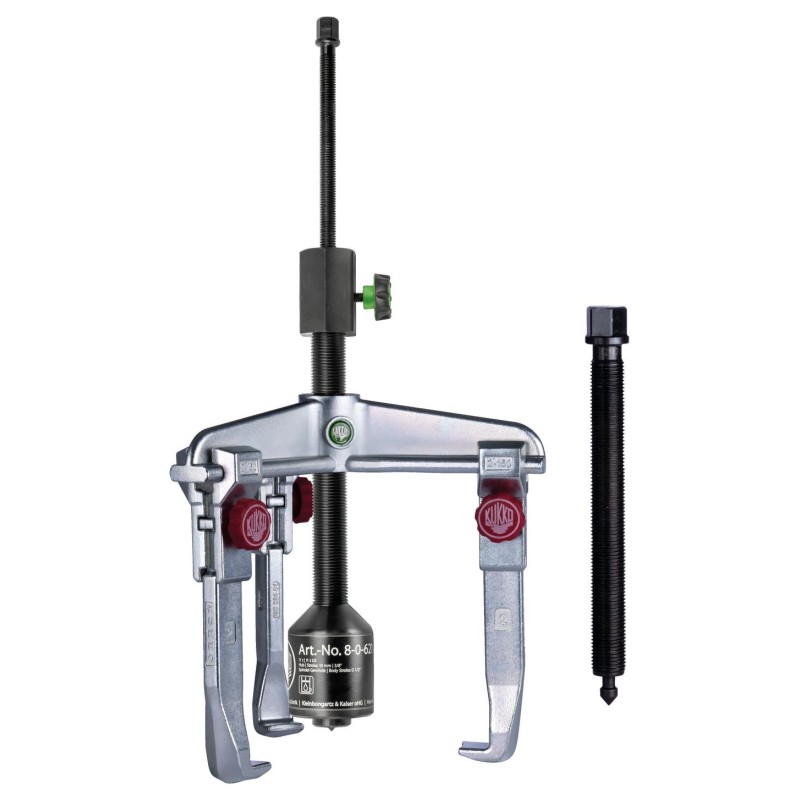

Uniwersalny ściągacz 3-ramienny z szybko regulowanymi hakami ściągacza i hydraulicznym wrzecionem na smar jest używany do szczególnie bezpiecznego i przyjaznego w obsłudze ściągania ekstremalnie ciasno osadzonych łożysk, kół zębatych i krążków we wszystkich ogólnych rozmiarach dla rzemiosła, warsztatu i przemysłu. Hydrauliczne wrzeciono na smar osiąga średnią siłę naciągu do maksymalnie 15 ton. Dzięki temu można zdemontować każdą część, która znajduje się na wale i jest dostępna z zewnątrz. Do operacji ściągania z siłą do 10 ton i/lub przy ograniczonej przestrzeni można wykorzystać mechaniczne wrzeciono. 3-ramienna konstrukcja gwarantuje równomierne rozłożenie obciążenia, a tym samym szczególnie bezpieczny chwyt na ściąganym elemencie.
Proste, ręczne zwalnianie haków ściągacza za pomocą ręcznego pokrętła z radełkowaniem (Technologia Quick Adjust)
Konstrukcja z 3 ramionami zapewnia równomierny rozkład sił i umożliwia uzyskanie większej siły odrywania
| Możliwość szybkiej regulacji | Tak |
|---|---|
| Przeznaczenie | Ściąganie zewnętrzne |
| Szerokość mocowania poza ściąganiem (maks.) [mm] | 160 |
| Grubość korzenia haka na końcu (grubość pazura K) [mm] | 4 |
| Całkowita głębokość korzenia haka (całkowita głębokość pazura H) [mm] | 40 |
| Odwracalne haki ściągające | Tak |
| Liczba ramion | 3 |
| Szerokość podstawy haka (szerokość pazura J) [mm] | 24 |
| Głębokość podstawy haka użyteczna (głębokość pazura użyteczna O) [mm] | 18 |
| Szerokość mocowania wewnątrz wysuwu (min.) [mm] | 100 |
| Szerokość mocowania wewnątrz wysuwu (max.) [mm] | 220 |
| Max. moment obrotowy [Nm] | 15 |
| Maks. siła rozciągająca [kN] | 100 |
| Max. siła pociągowa [t] | 10 |
| Seria | 30+B |
| EAN13 | 4021176886294 |
|---|
